Una molla hardware, nota anche come anello o fibbia, è un elemento di fissaggio installato nell'albero o nel poro di una macchina o attrezzatura per garantire il movimento assiale delle parti. Di solito è realizzato in acciaio per molle altamente elastico (come 65Mn, 60Si2Mn) o acciaio inossidabile, utilizzando la propria deformazione elastica nella scanalatura, svolgendo così il ruolo di posizionamento assiale.
Il ruolo principale delle molle hardware può essere riassunto come segue:
Posizionamento e fissaggio assiale
Questo è il ruolo fondamentale del clang. Impedisce movimenti assiali non necessari delle parti installate su alberi (come ingranaggi, cuscinetti, ruote a cinghia) o delle parti installate nei fori, garantendo che queste parti funzionino stabilmente nelle posizioni specificate nel progetto.
Sopportare forze assiali
Le molle sono in grado di sopportare carichi assiali da entrambe le direzioni. Ad esempio, le molle dell'asse possono impedire alle parti di spostarsi a sinistra o a destra; Lo stesso vale per le molle perforanti. Fornisce un supporto assiale affidabile per l'intero assieme.
Semplifica la struttura e risparmia spazio
La struttura della molla è molto compatta rispetto al metodo tradizionale di posizionamento tramite dadi, tappi terminali o alberi a gradini. Richiede solo spazio per una scanalatura, senza viti aggiuntive o strutture complesse, rendendo il design del dispositivo più piccolo e leggero.
Facile installazione e smontaggio
L'uso di pinze a molla specializzate (il foro viene utilizzato come pinza a bocca diritta, l'albero è utilizzato come pinza ad angolo), può essere installato e smontato molto rapidamente, facilitando notevolmente il montaggio, la manutenzione e la sostituzione delle parti.
Il costo è basso
La molla è un pezzo standard che può essere prodotto su larga scala e a costi molto contenuti. L'utilizzo delle molle come metodo di posizionamento può ridurre significativamente i costi di produzione rispetto alla lavorazione di alberi a gradini o alla progettazione di coperture fisse complesse.
Grazie al suo ruolo unico, la gamma di applicazioni delle molle per hardware è estremamente ampia e copre quasi tutti i campi industriali e le necessità quotidiane.
Produzione di macchinari e industrie pesanti
Scatola del cambio e scatola del cambio: utilizzata per fissare gli ingranaggi e i cuscinetti sugli alberi per garantire che uniscano la trasmissione nella posizione dei vari occhi.
Attrezzatura per macchine utensili: su organi di trasmissione come alberi principali e barre di seta, viene utilizzata per fissare cuscinetti e organi di trasmissione.
Macchine edili: i sistemi idraulici e i meccanismi di sterzo per escavatori, gru, ecc. sono utilizzati in gran numero.
L'industria automobilistica
Motore: utilizzato per fissare alberi motore, pastiglie dei freni sugli alberi a camme, ecc.
Trasmissione: simile alla produzione meccanica, è una parte chiave di posizionamento sia nelle trasmissioni automatiche che manuali.
Il telaio e il sistema di sterzo: svolgono un ruolo di posizionamento nel collettore, nel volante e in altri componenti.
Componenti elettrici: motori di avviamento, generatori, ecc.
Elettrodomestici ed elettronica
Lavatrice: cuscinetti che fissano l'albero della ruota o l'albero del cilindro.
Condizionatore, elettroventilatore: albero motore fisso.
Stampanti e fotocopiatrici: ampiamente utilizzate in vari rulli e meccanismi di trasmissione.
Strumentazione aerospaziale e di precisione
Sebbene i requisiti in termini di materiali e affidabilità siano estremamente elevati, in alcune situazioni di posizionamento non critiche vengono ancora utilizzati materiali speciali e molle di precisione per ottenere design leggeri e compatti.
Beni e mobili di uso quotidiano
Ruote scorrevoli, ruote a pedale: alberi utilizzati per fissare le ruote.
Mobili pieghevoli: funge da dispositivo di limitazione dei collegamenti articolari.
Modellini giocattolo: comuni nelle strutture di trasmissione.
A seconda del luogo di installazione, le molle ferramenta si dividono principalmente in due categorie:

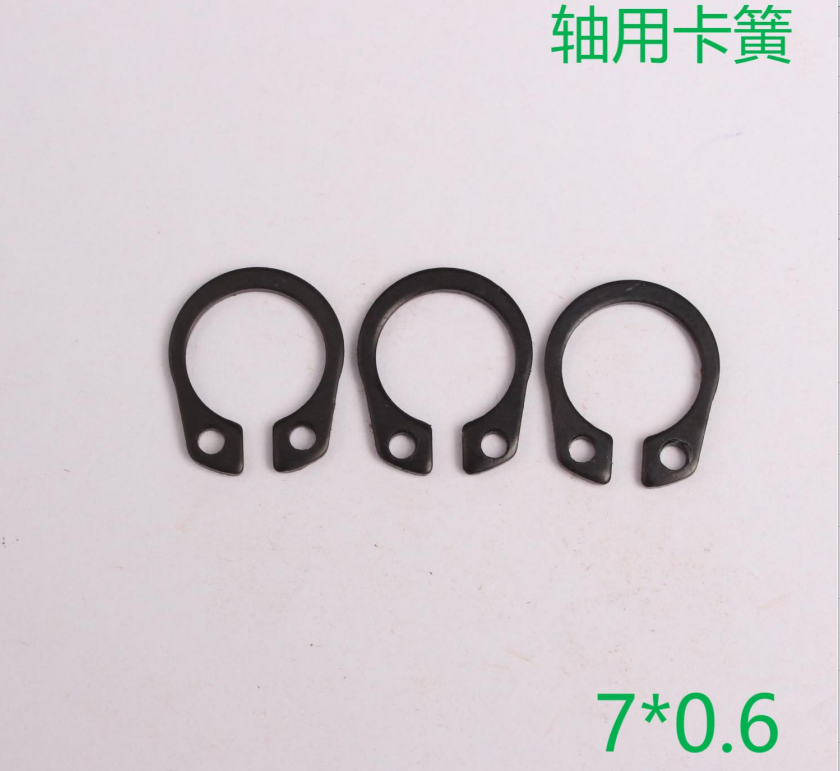

Alberi per assi
Forma: il diametro interno è leggermente inferiore al diametro assiale.
Funzione: bloccato nella scanalatura dell'albero per evitare che le parti sull'albero si spostino verso l'esterno.
STRUMENTI PER L'INSTALLAZIONE: La bocca della pinza per clangore è aperta verso l'esterno (la pinza per piegare).
Molle dei pori
Forma: il diametro esterno è leggermente più grande dell'apertura.
Funzione: bloccato in una scanalatura all'interno del foro per evitare che le parti all'interno del foro fuoriescano verso l'esterno.
STRUMENTI PER L'INSTALLAZIONE: La bocca della pinza a molla si contrae verso l'interno (pinza a bocca diritta).
Anello elastico di tipo E
Una speciale molla per alberi si blocca direttamente nelle scanalature poco profonde sull'albero o trattiene le parti direttamente attraverso l'apertura "E", senza la necessità di elaborare una scanalatura circolare completa ed è più comoda da installare, ma con meno cuscinetti.
riepilogo
In conclusione, anche se in piccola parte, la molla per ferramenta svolge un ruolo indispensabile nell'industria moderna. Risolve il problema del posizionamento assiale di parti in strutture meccaniche in modo semplice, efficace ed economico. La sua vasta gamma di applicazioni e dispositivi critici lo rendono uno dei componenti standard preferiti dagli ingegneri quando progettano dispositivi meccanici compatti e affidabili.
